自动表关联查询工具

对于复杂的一些业务,会涉及很多张表,其间有各种各样的关联关系,在开发&测试过程中,随时需要查看这些表中的数据状态,这种情况下需要我们写一些关联查询的SQL或者多条SQL执行来查看结果,个人感觉用起来还是不太方便,所以想开发一个关联表自动进行查询的工具

后端基于spring boot自行开发;前端部分使用了Trae,让大模型来进行的开发~

后端项目代码前端项目代码体验地址

服务主要还是本地部署个人使用,为了简化,本地数据库使用了sqlite的文件形式存储,同时采用了将前端项目打包结果复制到后端项目中同步部署,所以没有其他任务外部依赖

在后端项目中启动后,直接访问 http://localhost:8080 即可使用,或者打包后通过 java -jar xxx.jar 执行

注意:

  1. 需要 jdk 版本大于等于 21

  2. 没有做鉴权及SQL注入等处理,所以只建议本地安装个人使用

下面进行一下对应功能介绍

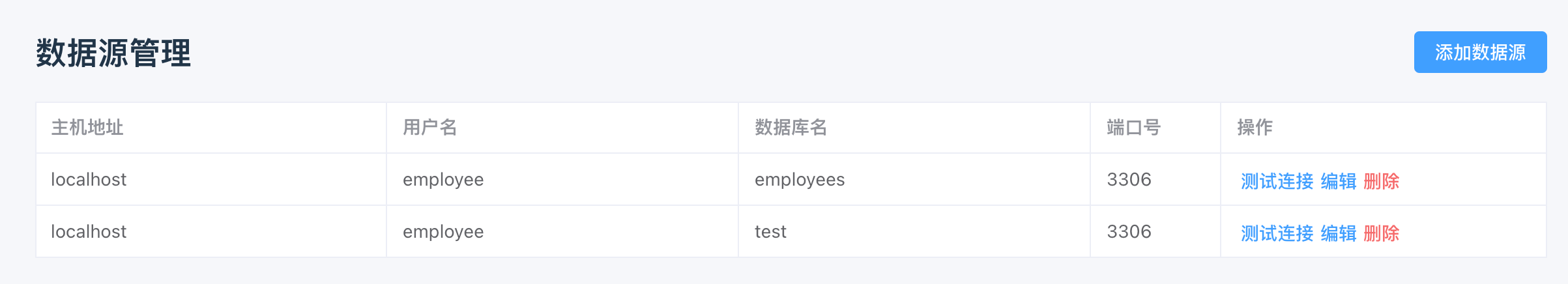

数据源管理

用来管理数据库的连接(需要服务所在的机器可以连接到数据库)

image-20250202150929799

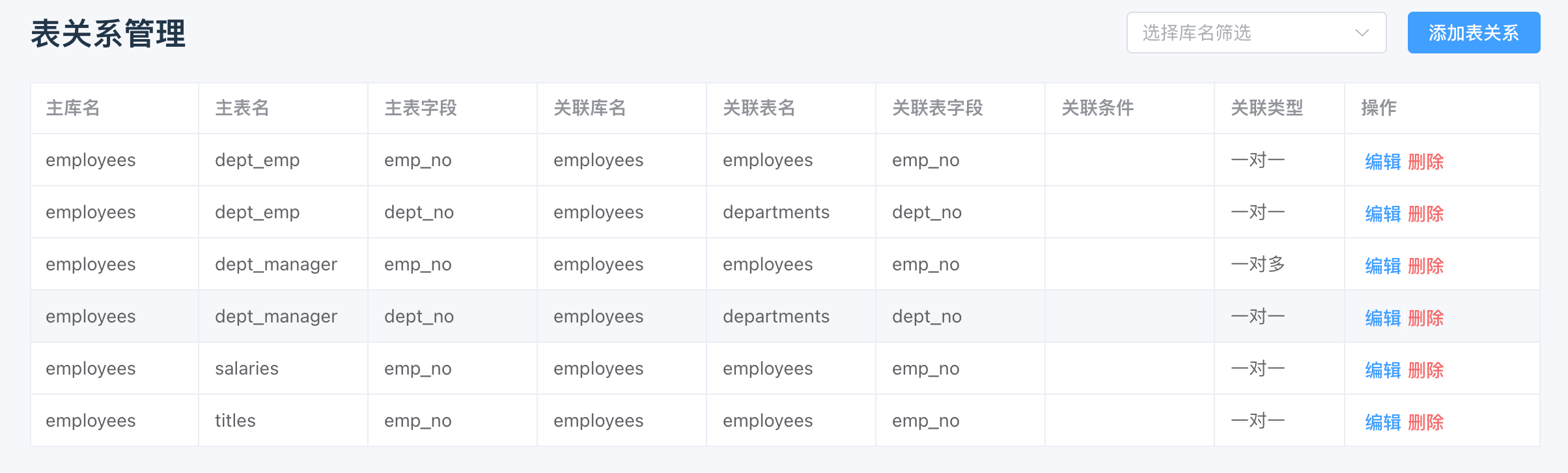

表字段关系管理

这里主要进行字段关系的维护,如果使用了外键的话,其实是可以自动同步外键配置的,不过目前项目中使用较少,所以没有进行支持实现,后续可考虑增加此功能

image-20250202151636888

比如员工表(employees)的部门编码字段(dept_no)对应了,部门表(departments)的(dept_no)字段,那么我们可以这样配置(主表可以理解为包含类似外键的表)

其中的关联条件部分,使用场景为一张表根据条件关联不同的表

假设有多张表,它们的操作日志都记录在了一个叫做操作日志的表里面,同时操作日志表有一个类型字段来区分对应的表是哪个,那么我们可以在关联条件中输入对应的条件即可,如(type=1),如果没有这种场景就可以不填写

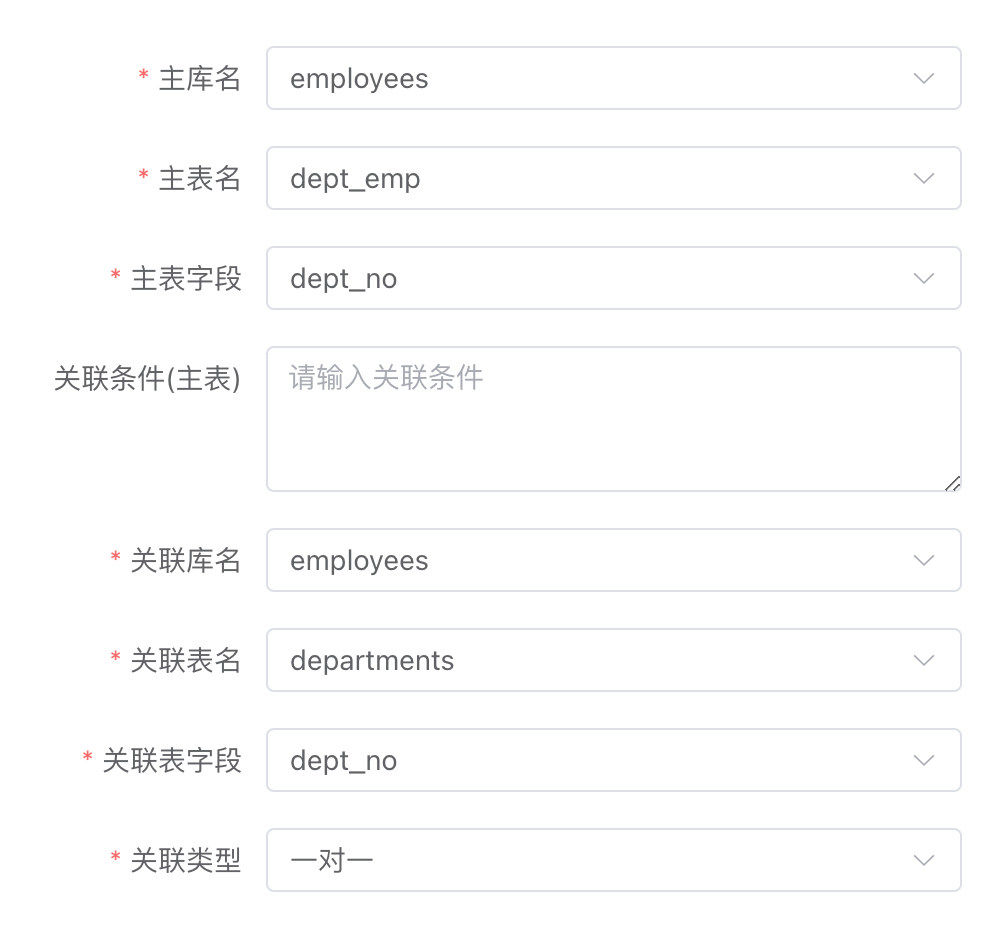

新增字段关系

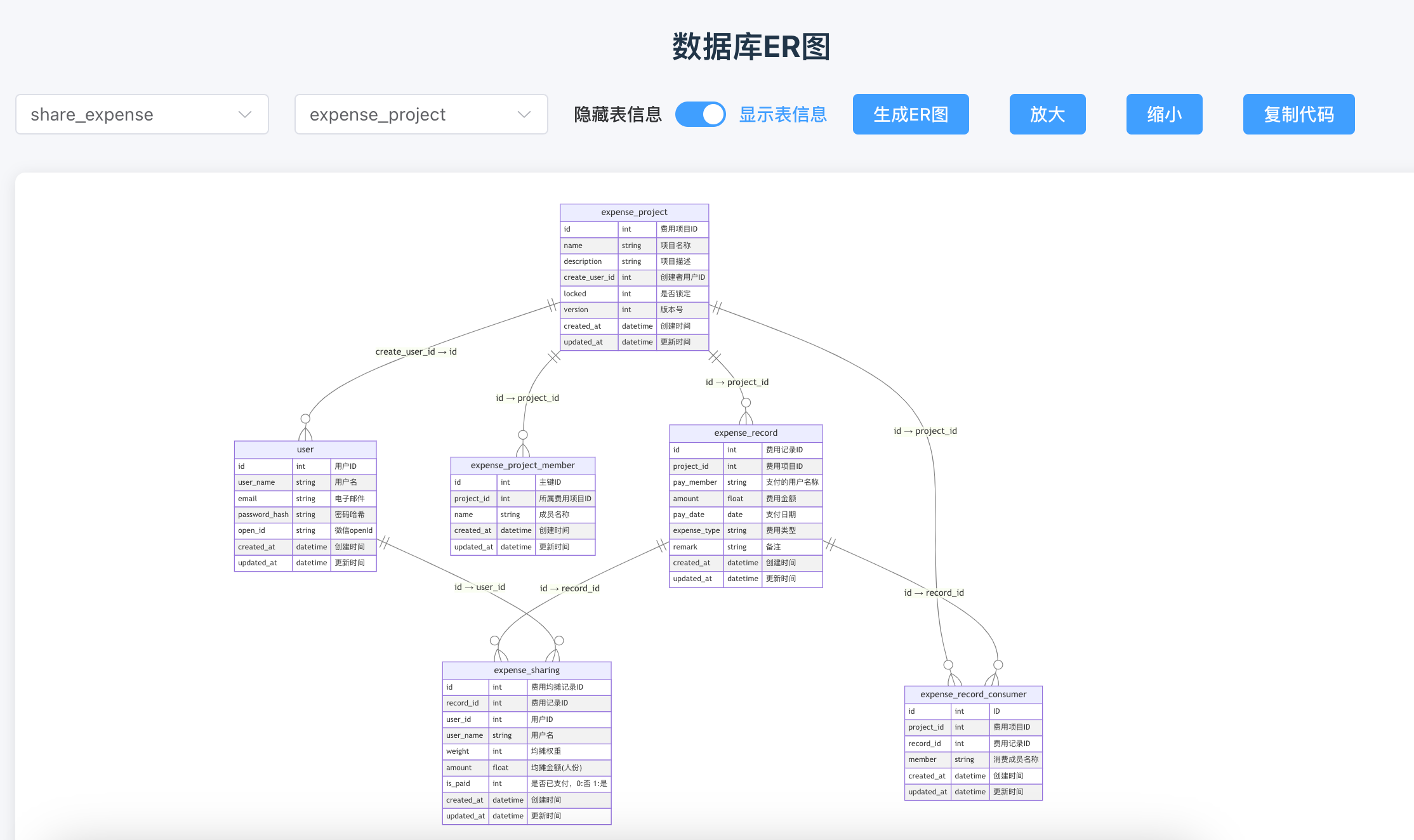

ER图查看

在创建好数据源以及维护好字段关系后,我们可以通过查看ER图来确认一下配置是否正确

需要输入一下对应的db和table即可,会查找所有关联的表进行展示,并同时展示关联的字段关系

image-20250205133459078

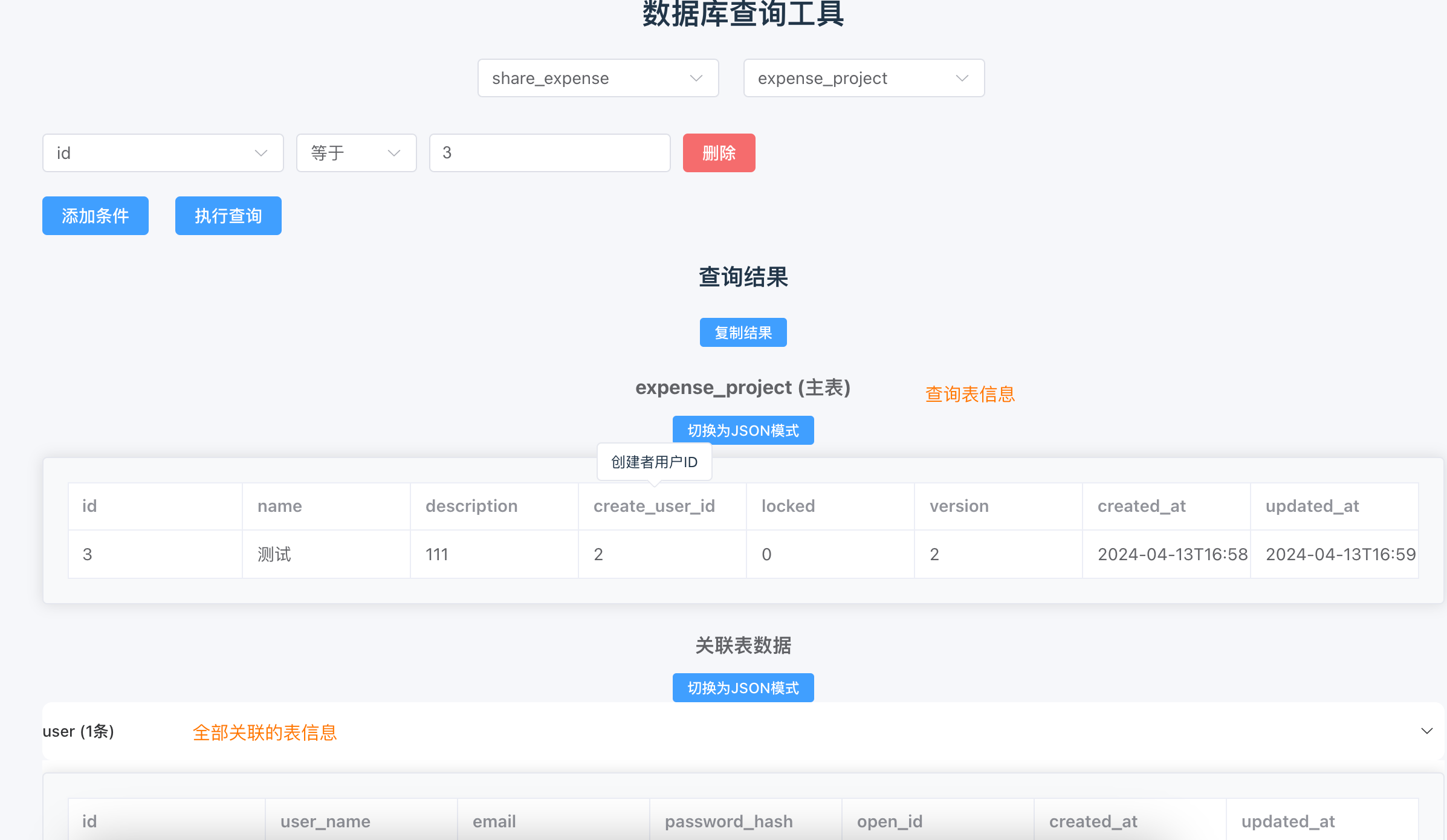

数据查询

最后就是数据的查询,选择db和表后,需要输入对应的查询条件,这时会查询对应的数据,同时会将关联的表和数据同时在下方进行展示(目前限制了单表数据最多10条)

image-20250202153437403

后续扩展

在有个表关系的ER图后,我们可以比较容易的让大模型来帮助我们根据自然语言来生成查询SQL了

将memaid格式的ER图文本和自然语言提供给大模型即可,这里举一个小例子(langchain):

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
class ExecutableSql(BaseModel):
"""可执行的SQL信息"""
sql: str = Field(description="查询结果的SQL语句")

def sql_generation(er_diagram: str, description: str, llm: BaseChatModel) -> str:
"""
根据用户的请求,和er图,生成最终的SQL语句
"""

# 构造解析器
parser = PydanticOutputParser(pydantic_object=ExecutableSql)
# 构造提示词模版
prompt = PromptTemplate(
template="根据如何mermaid格式的ER图:\n{er_diagram}\n\n为这个请求生成SQL查询语句:\n{description}\n\n,{format_instructions}\n",
input_variables=["description", "er_diagram"],
partial_variables={"format_instructions": parser.get_format_instructions()},
)

# 将提示此、llm、结果解析器构造成链
chain = prompt | llm | parser
# 使用参数实际调用获取结果
sqlInfo = chain.invoke({"er_diagram": er_diagram, "description": description})
return sqlInfo.sql

这里使用了mysql 例子中的employees数据库来实际看下,生成的ER图如下:

image-20250205141424741

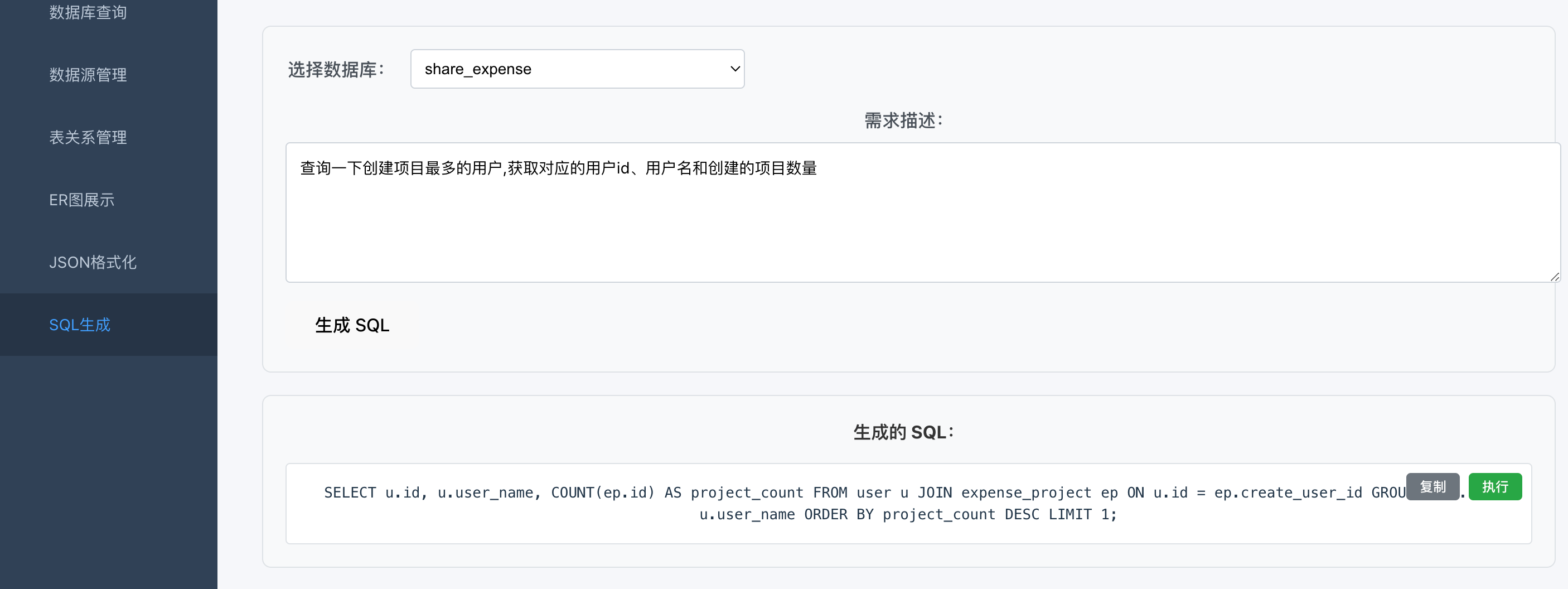

将左侧ER图的文本和问题,如:查询一下员工编号为10002的基本信息、所在部门,以及不同时间对应的薪资情况提供给大模型,可以得到如下结果:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
SELECT
e.emp_no,
e.birth_date,
e.first_name,
e.last_name,
e.gender,
e.hire_date,
d.dept_name,
s.salary,
s.from_date AS salary_from_date,
s.to_date AS salary_to_date
FROM employees e
JOIN dept_emp de ON e.emp_no = de.emp_no
JOIN departments d ON de.dept_no = d.dept_no
JOIN salaries s ON e.emp_no = s.emp_no
WHERE e.emp_no = 10002
ORDER BY s.from_date;

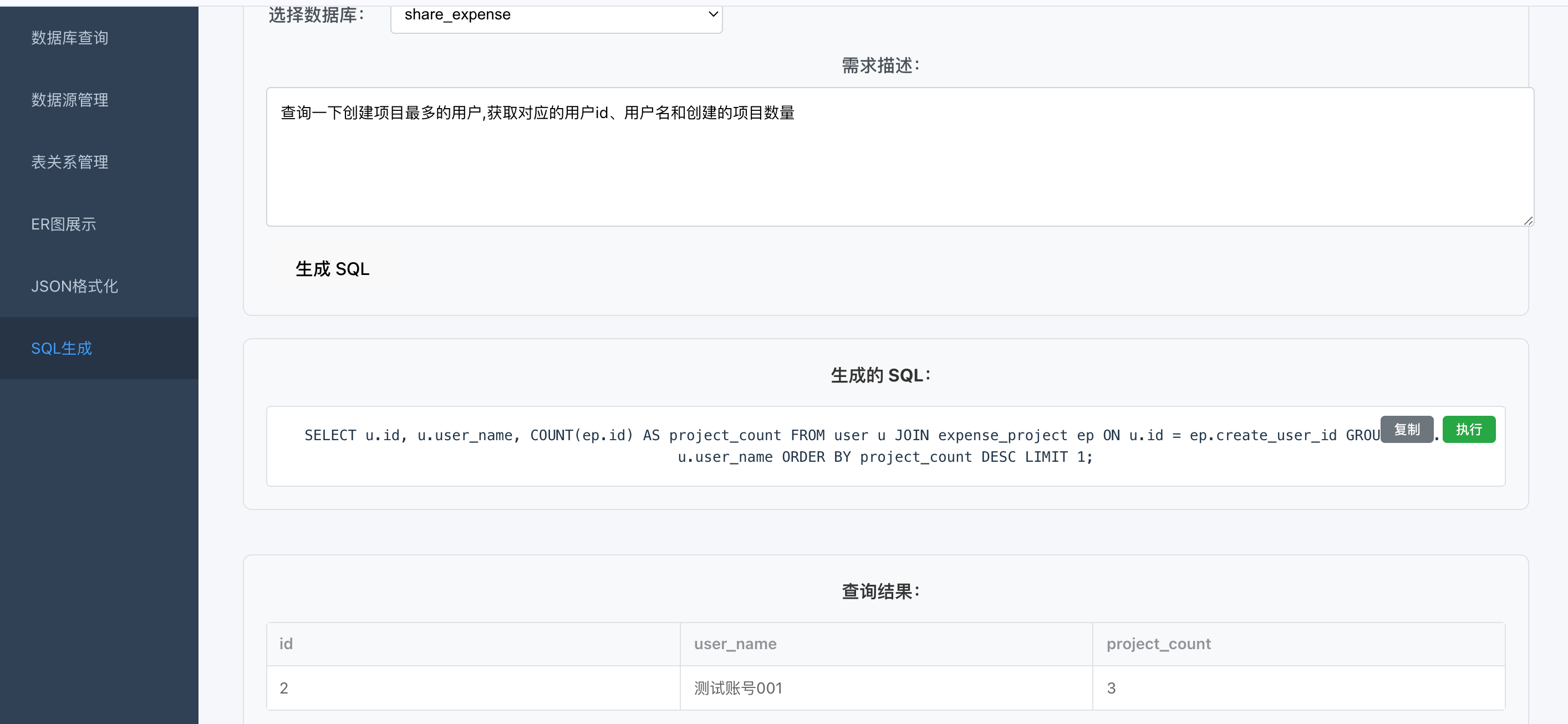

我们实际执行一下,获取结果:

image-20250205141618269
